Создать диаграмму потоков данных

Создайте диаграмму потоков данных по описанию: процессы, хранилища, участники и подписанные стрелки. Сверьте направления и получите изображение для обсуждения.

Учебная диаграмма потоков заявки, записи и подтверждения

Что вводитьВнешние участники, процессы обработки и хранилища

Что получитеИзображение диаграммы потоков данных с процессами, хранилищами и подписанными связями.

ФорматГоризонтальное изображение для широкой диаграммы или вертикальное для расположения сверху вниз.

Как работать с изображением

Определите границы модели: какую обработку данных нужно объяснить на одном изображении. Разделите внешних участников, процессы и места хранения; не подменяйте названия процессов именами серверов.
Запишите каждый поток отдельно: откуда идут данные, куда и что именно передаётся. При использовании формальной нотации приложите образец символов и требования вашего проекта.
Попросите создать изображение с различимыми типами узлов и подписями стрелок. Для встречных потоков задайте отдельные линии, чтобы направление оставалось понятным.
Сверьте диаграмму с исходным списком: нет ли пропущенных потоков, обратных стрелок и лишних хранилищ. Проверьте обозначения с аналитиком, затем скачайте изображение.

Чем отличается: модель движения данных между процессами и хранилищами; отдельные серверы и технические компоненты не подменяют процессы обработки.

Кому подойдёт

Для аналитика, преподавателя или автора технического проекта, который объясняет обработку данных.

Что важно учитывать

Это не редактируемый файл диаграммы и не проверка работоспособности системы. Не передавайте секреты, реальные персональные данные и закрытые адреса.

Пример задания

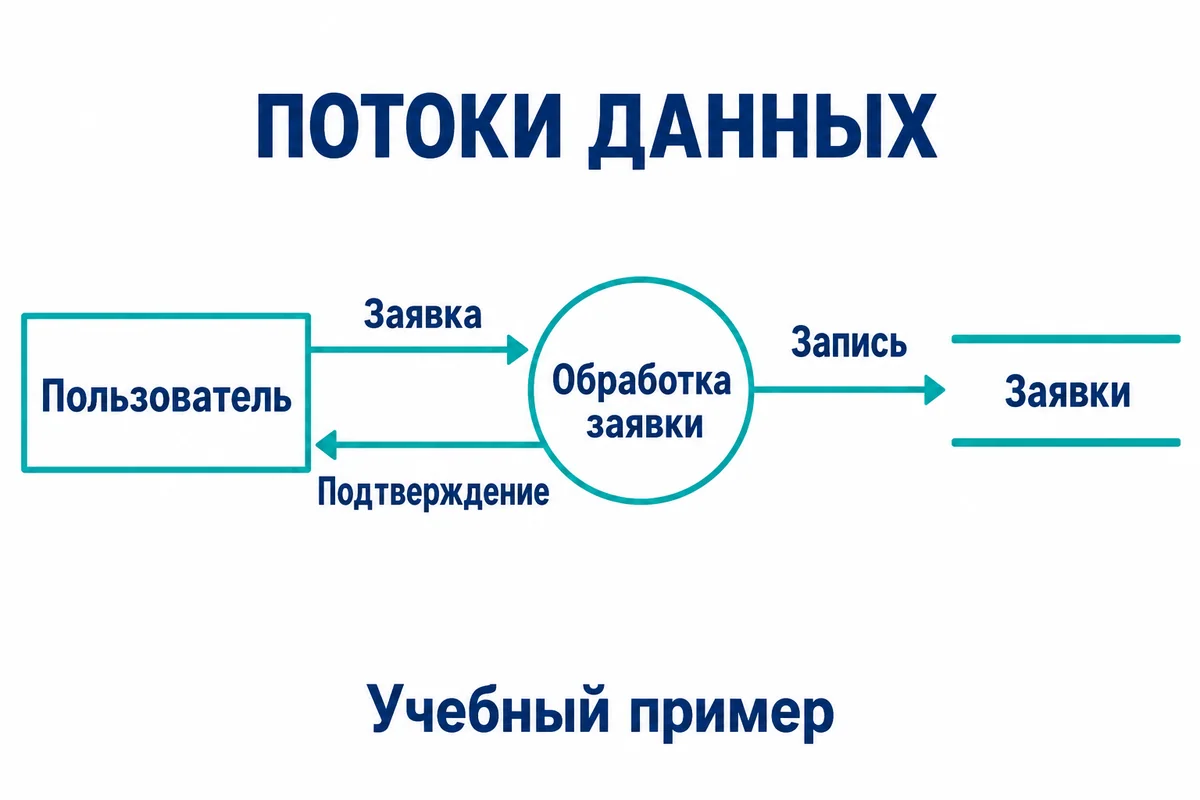

Задание: Создай горизонтальную учебную диаграмму. Заголовок ПОТОКИ ДАННЫХ. Участник Пользователь отправляет поток Заявка в процесс Обработка заявки. Процесс передаёт Запись в хранилище Заявки и возвращает пользователю Подтверждение отдельной стрелкой. Внизу Учебный пример. Других узлов не добавляй.

Результат: Три узла и три потока с подписями. Заявка идёт к процессу, запись к хранилищу, подтверждение возвращается пользователю.

Что указать в задании

Внешние участники, процессы обработки и хранилища
Для каждого потока: начало, конец, направление и название данных
Уровень детализации, нужная нотация и пропорции изображения

Где использовать результат

Иллюстрация обработки заявки
Учебная диаграмма для технического проекта
Обсуждение потоков данных с командой

Что проверить перед использованием

Процессы, участники и хранилища различимы
Каждая стрелка передаёт названные данные в нужном направлении
Не добавлены вымышленные связи
Обозначения согласованы с требованиями проекта

Результат является изображением. Соответствие нотации и смысл потоков проверяет автор модели или аналитик.
